Schweissvorrichtungen

Automatisierte Schweißvorrichtungen und Handschweißvorrichtungen

Wir unterstützen produzierende Unternehmen bei der Auswahl und Konzeption sowie der Gestaltung und Realisierung zukunftsorientierter automatisierter Schweißvorrichtungen.

Für kleine Losgrößen fertigen wir Hand-Schweißvorrichtungen, die eine sichere Funktion und ergonomische Bedienung gewährleisten.

Für größere Stückzahlen realisieren wir Roboter- oder Laserschweißvorrichtungen mit pneumatischer oder hydraulischer Spannung der zu fügenden Bauteile.

Durch langjährige Erfahrung im Vorrichtungsbau und fachliche Kompetenz in der Fertigung und Montage sowie in der Elektrotechnik erhalten Sie von uns Schweißvorrichtungen als Komplettleistung in höchster Qualität.

Beschreibung

ROBOTER-SCHWEISSVORRICHTUNGEN

Schnelle Taktzeiten, hohe Prozesssicherheit

Für eine wirtschaftliche Fertigung wird bei der Herstellung schweißtechnischer Produkte vermehrt die Robotertechnik eingesetzt.

Unsere Vorrichtungen werden speziell auf die hohen Anforderungen von Roboterschweißzellen ausgelegt:

Schnelle Taktzeiten
Einsatz abstrakter Bauteilgeometrien
Präzises Spannen durch Formaufnahmen
Bauteil- und Endlageabfragen
Poka Yoke und Chaku Chaku-Prinzip
Bedienerfreundliche Spanneranbindungen
Kurze Rüstzeiten

LASER-SCHWEISSVORRICHTUNGEN

Exakte Positionierung der Bauteile für den Einsatz moderner Lasertechnik

Die heutigen Qualitätsansprüche verleiten Hersteller schweißtechnischer Produkte immer mehr zum Einsatz moderner Laserschweißtechnik. Diese gewährleistet sowohl eine hohe Güte als auch eine ansprechende Optik der Schweißnaht.

Für eine hohe Qualität der Schweißnähte verfügen unsere Vorrichtungen über intelligente Spannkonzepte.

Die präzise Positionierung der zu verschweißenden Bauteile sowie einstellbare Aufnahmeeinheiten ermöglichen eine hohe Genauigkeit und sorgen für einen sicheren und reibungslosen Schweißprozess.

Weitere Merkmale unserer Laser-Schweißvorrichtungen

Passgenaue Fügespalte durch enge Toleranzen bei der Ausführung der Bauteilaufnahmen
Kürzeste Rüstzeiten durch definierte Schnittstellen zu Ihren Laserschweißanlagen
Hohe Belastbarkeit durch eine kompakte, modulare Bauweise
Erhöhte Stückzahl und somit erhöhte Produktivität durch mehrfache Nestausführung auf einer Vorrichtung
Gute Schweißzugänglichkeit und optimale Werkerergonomie

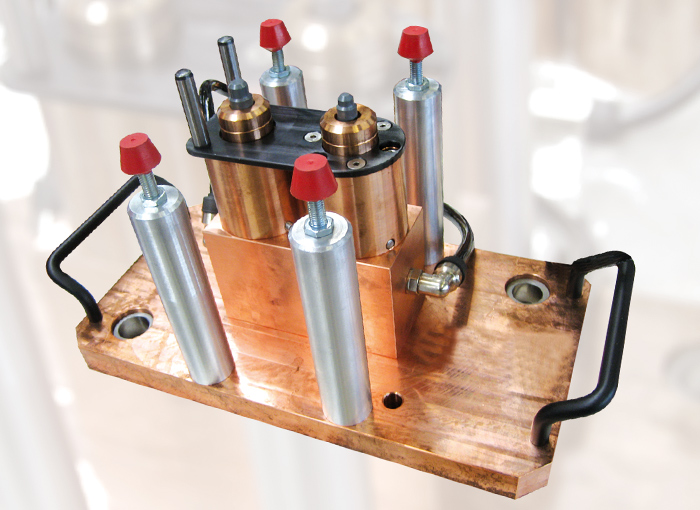

WIDERSTANDS-SCHWEISSVORRICHTUNGEN

Hochwertige Schweißverbindungen wirtschaftlich hergestellt

Das Widerstandsschweißen ist eines der wirtschaftlichsten Schweißverfahren. Unsere Widerstands-Schweißwerkzeuge eignen sich insbesondere für eine effiziente Produktion kleinerer Schweißbaugruppen.

Die maßgenaue Fertigung der Bauteilaufnahmen, integrierte Poka Yoke-Systeme und verschleißfeste Materialien sorgen auch bei hohen Losgrößen für einen einwandfreien Ablauf des Schweißprozesses und eine hohe Maßhaltigkeit der Baugruppen.

Diese Vorteile dieses Verfahrens lassen sich durch intelligente Vorrichtungstechnik optimal nutzen

Definierter Stromfluss und konstante Schweißergebnisse durch Einsatz stromleitender und nichtleitender Teile.
Hohe Präzision durch Positionierung der Bauteile mit Keramik- und / oder isolierten Stahlstiften.
Schnellwechselhalter zur Befestigung der Elektroden an Unter- und Oberwerkzeug.
Lange Lebensdauer der Schweiß-Elektroden durch indirekte Wasserkühlung über die Elektrodenhalter.

HAND-SCHWEISSVORRICHTUNGEN

Wirtschaftliche Vorrichtungen für kleinere Stückzahlen

Handschweißvorrichtungen kommen dann zum Einsatz wenn keine hohen Stückzahlen zu fertigen sind. Entscheidend bei der Gestaltung von Schweißvorrichtungen ist eine optimale Schweißnahtzugänglichkeit und eine bedienerfreundliche Ausführung der Vorrichtung.

Beispielhafte Merkmale unserer Handschweißvorrichtungen sind

In der Konstruktionsphase wird besonders auf leichtes Einlegen und Entnehmen der Teile geachtet.
Konturaufnahmen stellen ein lagerichtiges Aufspannen der zu schweißenden Teile sicher.
Ein flexibles Abstimmsystem an den Bauteilaufnahmen ermöglicht eine definierte und reproduzierbare Einstellbarkeit für jedes einzelne Bauteil.
Der Schweißverzug wird bei der Planung berücksichtigt, ein nachträgliches Anpassen ist durch das flexible Abstimmsystem jederzeit möglich.
Bei Bedarf erfolgt der Einsatz von gekapselten Kraftspannern mit Totpunkt-Verriegelung mit manueller und/oder pneumatischer Betätigung.
